La deuxième situation d'évaluation en Prévention Santé Environnement au baccalauréat professionnel

Diagramme causes-effets (méthode des familles)

Utilité

  • Visualiser de façon simple l'ensemble des causes potentielles concernant le constat d'un effet quel qu'il soit

  • Ce diagramme se présente sous la forme d'arêtes de poisson dont la tête encadre l'effet dont on veut connaître les causes

  • Les causes potentielles sont regroupées par familles autour des « 5M» (Main-d’œuvre, Matériel, Matière, Méthode et Milieu)

Kaoru Ishikawa recommande de regarder en effet l'événement sous 5 aspects différents, résumés par le sigle et moyen mnémotechnique 5M :

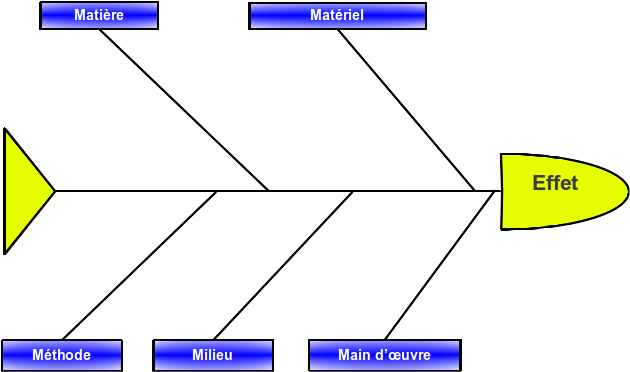

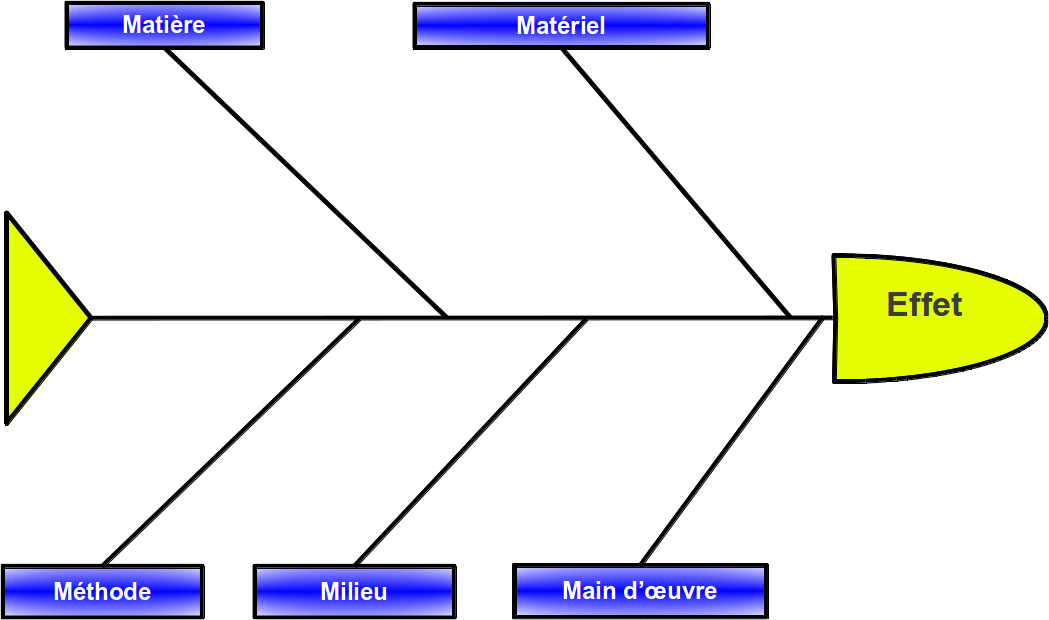

Diagramme causes-effet viergeInformationsInformations[1]
  1. Matière : les matières et matériaux utilisés et entrant en jeu, et plus généralement les entrées du processus.

  2. Matériel : l'équipement, les machines, le matériel informatique, les logiciels et les technologies.

  3. Méthode : Le mode opératoire, la logique du processus et la recherche et développement.

  4. Main-d'œuvre : Les interventions humaines.

  5. Milieu : L'environnement, le positionnement, le contexte.

  • Chaque branche reçoit d'autres causes ou catégories hiérarchisées selon leur niveau de détail.

  • Le positionnement des causes met en évidence les causes les plus directes en les plaçant les plus proches de l'arête centrale.

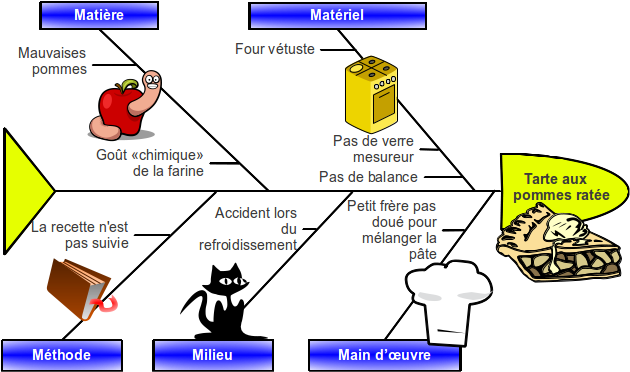

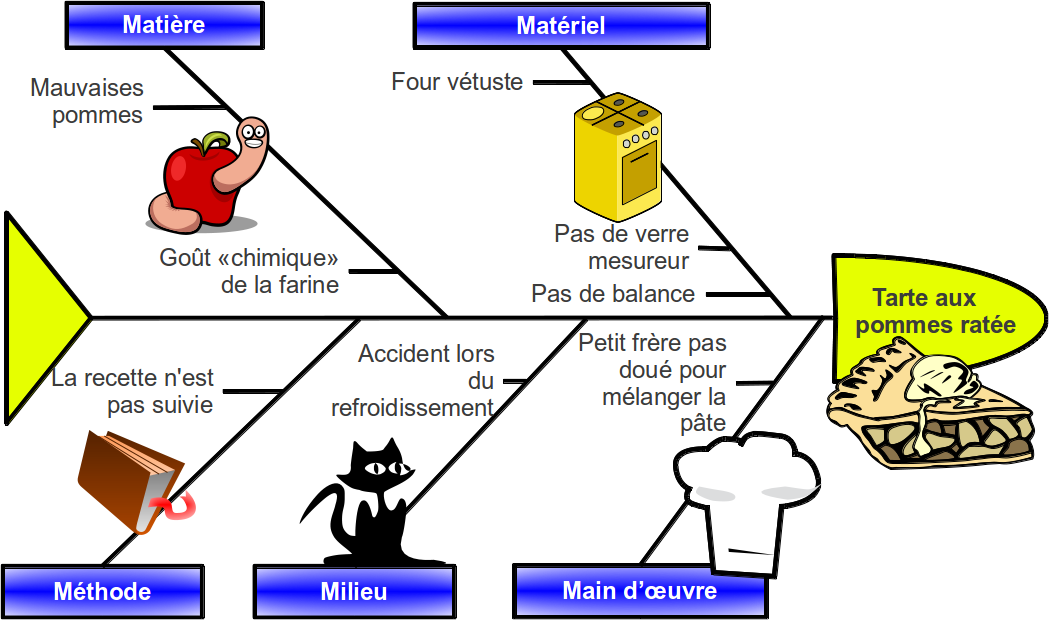

Rater une tarte avec les 5MInformationsInformations[2]

ExempleArriver à bien gérer un chantier d'entretien

Pour arriver à bien gérer un chantier d'entretien (effet) il faut passer par plusieurs étapes (causes) appuyées par des méthodes et des documents.

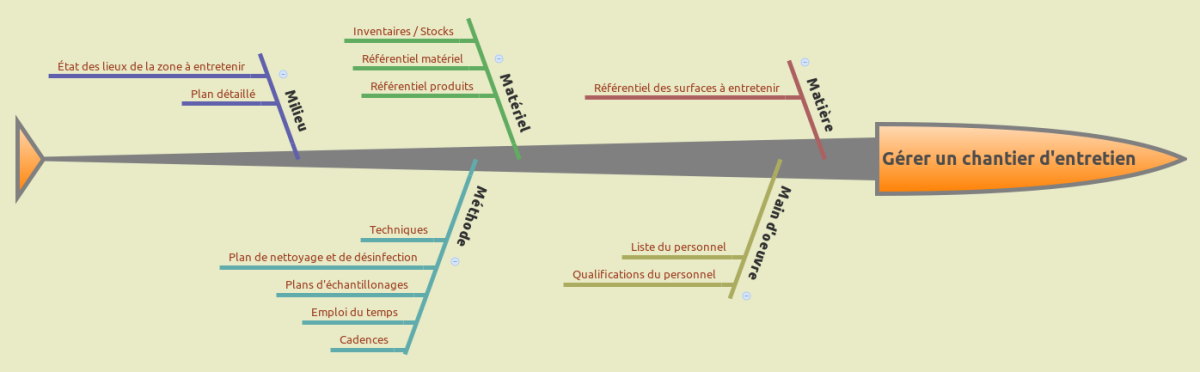

Gérer un chantier d'entretienInformationsInformations[3]

Gérer un chantier d'entretien (fichier Freeplane)

Gérer un chantier d'entretien (fichier xmind)

MéthodeMéthode

Pré-requis : identifier le problème à partir d'un remue-méninges pour rechercher toutes les causes possibles de ce problème.

  • Identifier le problème en terme d'effet.

  • Inscrire le problème dans un cadre puis tracer une flèche horizontale dont la pointe rejoint le côté gauche du cadre. C'est la flèche principale.

  • Regrouper les causes potentielles en familles (les «5 M»).

  • Tracer les flèches secondaires correspondant au nombre de familles de causes potentielles identifiées et les raccorder à la flèche principale.

  • Identifier chaque flèche secondaire par le nom d'une des familles de causes potentielles.

  • Inscrire sur des mini-flèches les causes rattachées à chacune des familles. Toutes les causes doivent être retenues, et cela sans exception.

  • Vérifier que toutes les causes potentielles apparaissent sur le diagramme.

  • Le diagramme est réalisé. Il faut maintenant rechercher les causes réelles du problème identifié.

ConseilConseil

  • Il est possible de :

    • remplacer les «5 M» par d'autres familles dont les noms sont plus adaptés au problème posé ;

    • utiliser seulement «3 M» si cela est suffisant ou encore augmenter le nombre de familles si cela est nécessaire.

  • Laisser le diagramme affiché dans la salle de classe ou dans le cahier de textes afin que chacun puisse ajouter d'autres causes.

  • Réaliser un exemplaire sur transparent pour le reprendre au cours suivant.

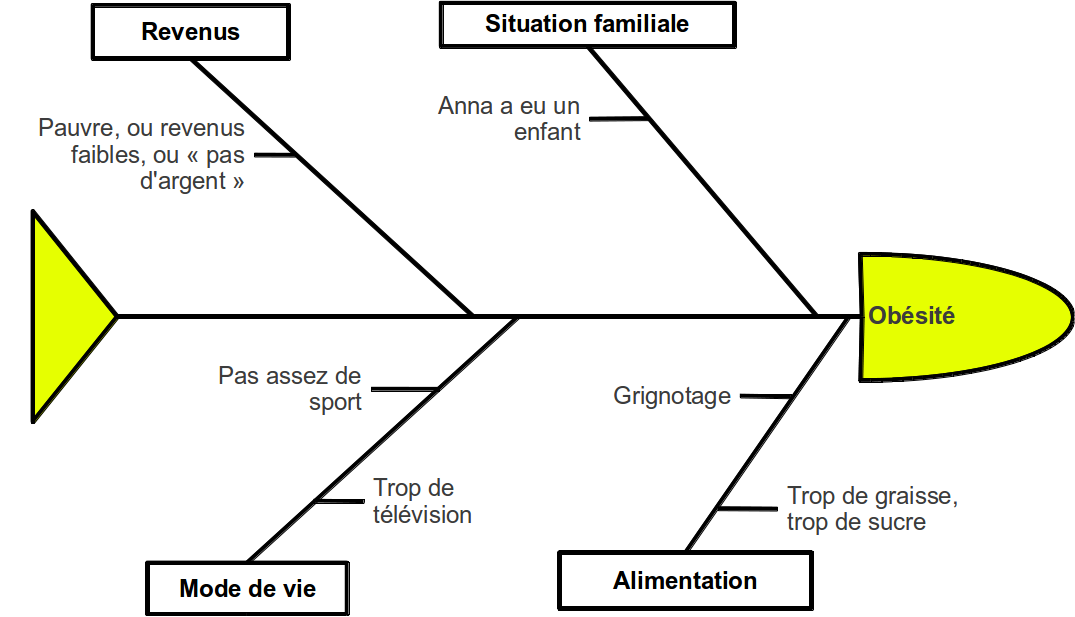

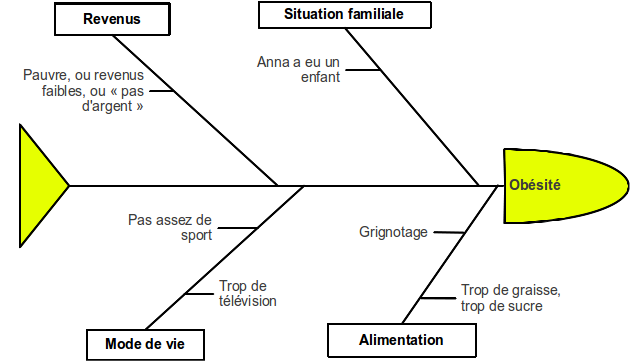

L'obésité en diagramme causes-effetInformationsInformations[4]
  1. Patrice HARDOUIN Paternité - Partage des Conditions Initiales à l'Identique

  2. Patrice HARDOUIN, utilisant une idée de http://www.ninjentrepreneur.com et des illustrations de http://openclipart.org Paternité - Partage des Conditions Initiales à l'Identique

  3. Patrice HARDOUIN Paternité - Partage des Conditions Initiales à l'Identique

  4. Patrice HARDOUIN, d'après un document de travail original d'Orlane GUERLACH et Guillaume MORELLI Paternité - Partage des Conditions Initiales à l'Identique
