La deuxième situation d'évaluation en Prévention Santé Environnement au baccalauréat professionnel

Exercice sur le diagramme de Pareto

Construire et interpréter un diagramme de Pareto

L'extrait de sujet d'examen suivant traite spécifiquement du diagramme de Pareto.

Question

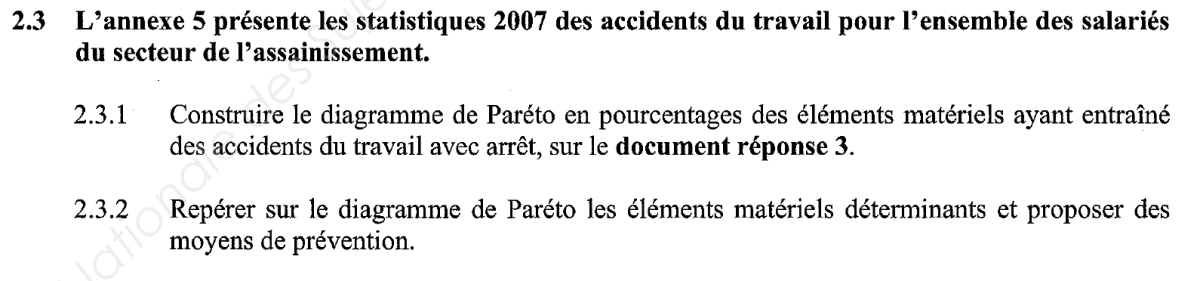

Le sujet et ses questions :

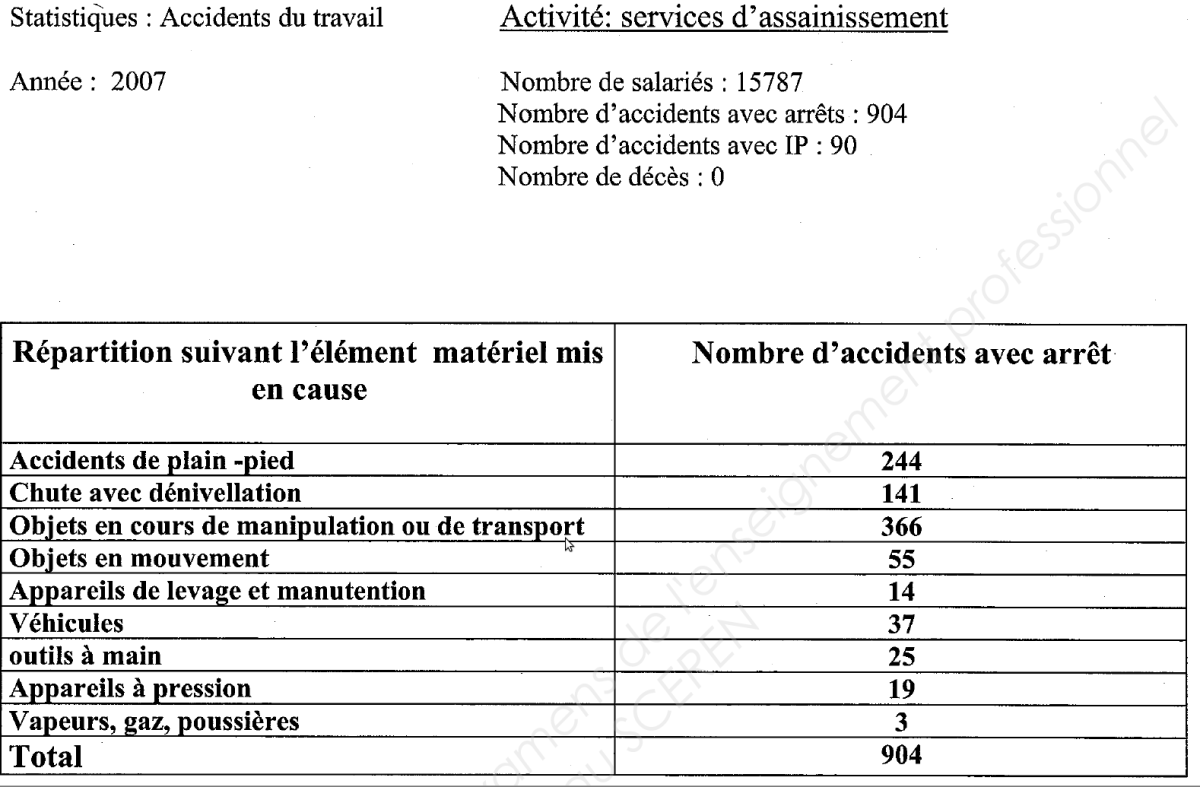

L'annexe renfermant les données numériques à analyser :

Document réponse 3

Indice

Cause

Valeur

% cumulé

Objets en cours de manipulation ou de transport

366

40.49

Accident de plain-pied

244

67.48

Chute avec dénivellation

141

83.08

Objets en mouvement

55

89.16

Véhicules

37

93.25

Outils à main

25

96.02

Appareils à pression

19

98.12

Appareils de levage et manutention

14

99.67

Vapeurs, gaz, poussières

3

100

TOTAL

904

Solution

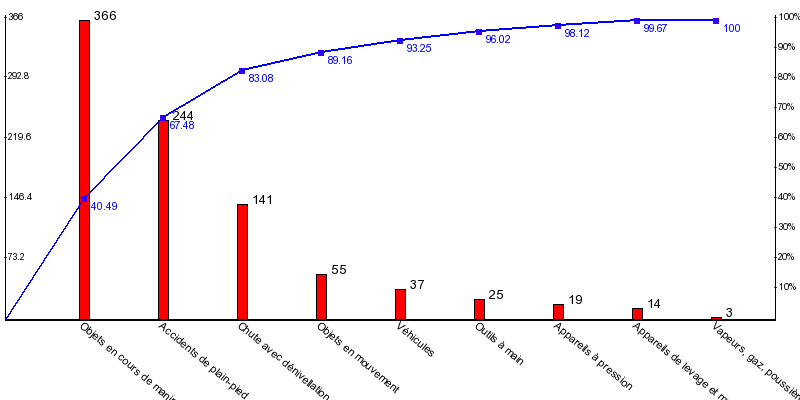

Le diagramme de Pareto construit :

Les principales causes d'accidents du travail en 2011

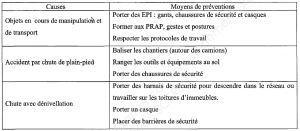

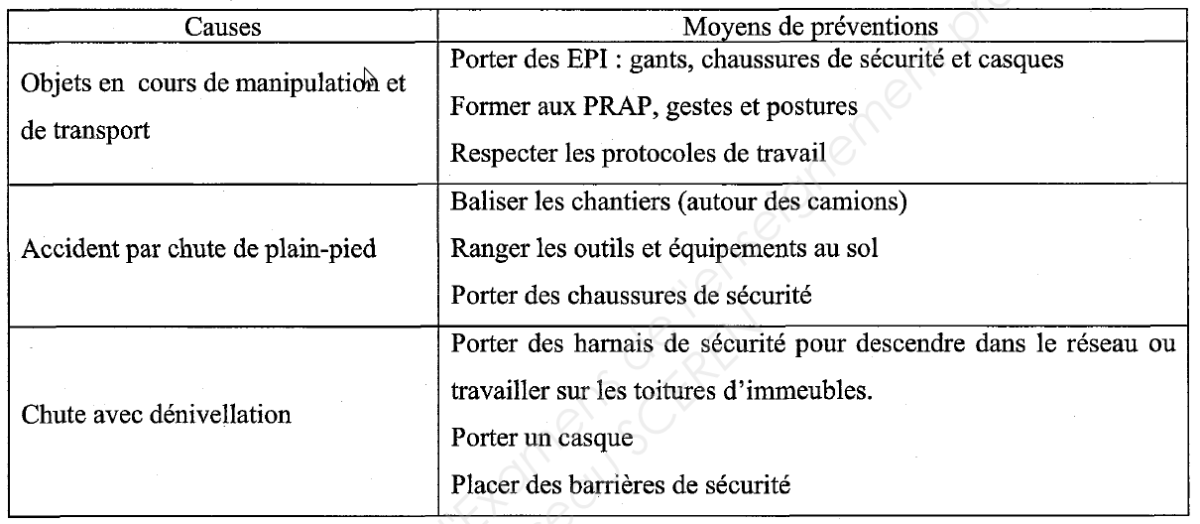

L'interprétation des données du diagramme :
